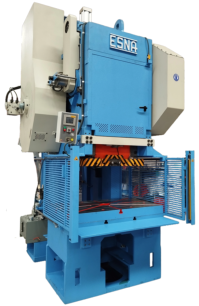

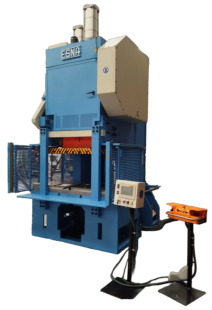

PRENSAS CUELLO DE CISNE DE REDUCCION DE ENGRANES
En nuestro catalogo standard hay siete modelos: 63, 80, 100, 125, 160, 250 y 315 Tn. La reducción de engranes actua como multlipicador de fuerza y como reductor de velocidad, permitiendo prensas de mayor tonelaje y una velocidad menor. Características de serie: - Bastidor de acero electrosoldado - Corredera de acero con 6 guias de bronce antifricción, desbloqueo hidraúlico y seguro de sobrecargas - Engrase automático según modelos incluye engrase recirculante de serie o en opción - Cigueñal forjado de alta resistencia - Regulacion motorizada de la corredera de serie desde 125 a 315 Tn y opcional en 80 y 100Tn - Regulación motorizada de la carrera de serie desde 160 Tn hasta 315 Tn, opcional en 125Tn - Cuadro electrico con automata de fabricación alemana y pantalla tactil con supervisión de alarmas. - Barreras fotelectricas frontales categorial SIL3 - Mando bimanual y pedal - 8 posiciones de funcionamiento - Normativa CE
FUERZA
63 TM
80TM
100 TM
125 TM
160 TM
250 TM
315 TM
Golpes por
minuto
75
65
57
55
52
43
42
Motor
5,5 hp
7,5 hp
10 hp
15 hp
25 hp
30 hp
40 hp
Curso regulable
0 - 110 mm
0 - 120 mm
0 - 140 mm
0 - 150 mm
0 - 160 mm
0 - 200 mm
0 - 230 mm
Regulación
husillo
65 mm
65 mm
80 mm
100 mm
110 mm
120 mm
120 mm
Motor husillo
-
1 hp
1,5 hp
1,5 hp
2 hp
2 hp
2 hp
Profundidad de
cuello de cisne
260 mm
280 mm
325 mm
350 mm
400 mm
460 mm
480 mm
Paso entre
montantes
440 mm
470 mm
540 mm
620 mm
670 mm
710 mm
860 mm
Altura mesa-
corredera
450 mm
470 mm
500 mm
600 mm
650 mm
750 mm
750 mm
Base corredera
460x360 mm
540x420 mm
700x500 mm
750x500 mm
925x600 mm
1105x 700 mm
1250x800 mm
Agujero
portatroquel
40 mm
50 mm
50 mm
50 mm
65 mm
65 mm
65 mm
Dimensiones
mesa
900x520 mm
950x560 mm
1150x650 mm
1230x720 mm
1400x800 mm
1600x920 mm
1900x950 mm
Agujero mesa
300x250 mm
335x250 mm
340x250 mm
350x280 mm
450x325 mm
515x385 mm
515x385 mm
PRENSAS
CUELLO DE
CISNE DE
VOLANTE
DIRECTO
En nuestro catalogo standard hay tres modelos de 30, 45 y 63 Tn en este formato. Se caracterizan por ser prensas mas rapidas ya que la transmisión es directa desde el motor al volante de inercia y de este al cigueñal.PRENSAS
CUELLO DE
CISNE DE
REDUCCION DE
ENGRANE
En nuestro catalogo strandar hay siete modelos de 63, 80, 100, 125, 160, 250 y 315 Tn en este formato. Se caracterizan por ser prensas mas lentas ya que la transmisión del motor al volante de inercia se transmite a un engranaje que reduce la velocidad.PRENSAS CUELLO DE CISNE DE REDUCCION DE
ENGRANES
En nuestro catalogo standard hay siete modelos: 63, 80, 100, 125, 160, 250 y 315 Tn. La reducción de engranes actua como multlipicador de fuerza y como reductor de velocidad, permitiendo prensas de mayor tonelaje y una velocidad menor. Características de serie: - Bastidor de acero electrosoldado - Corredera de acero con 6 guias de bronce antifricción, desbloqueo hidraúlico y seguro de sobrecargas - Engrase automático según modelos incluye engrase recirculante de serie o en opción - Cigueñal forjado de alta resistencia - Regulacion motorizada de la corredera de serie desde 125 a 315 Tn y opcional en 80 y 100Tn - Regulación motorizada de la carrera de serie desde 160 Tn hasta 315 Tn, opcional en 125Tn - Cuadro electrico con automata de fabricación alemana y pantalla tactil con supervisión de alarmas. - Barreras fotelectricas frontales categorial SIL3 - Mando bimanual y pedal - 8 posiciones de funcionamiento - Normativa CE
Desde la fundación de la empresa hace 70 años fabricamos prensas prensas de cuello de cisne. Las prensas de cuelllo de cisne se caracterizan por su versalitidad, facilidad de uso y economia. La estructura abierta del cuello de cisne si bien le resta rigidez para algunos trabajos en otros facilita la colocación de troqueles y la alimentación-extracción de piezs tanto de forma manual como automática. Son especialmente adecuadas para estampacion, corte, perforación o pequeñas embuticiones. Las prensas cuello de cisne standard pueden ser de volante directo y de reducción de engrane.
